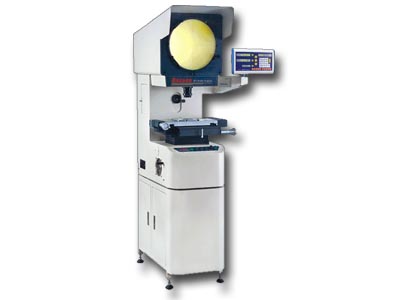

EP-1 高精度光学式投影仪
是集光学，精密机械，电子测量于一体化的精密测量仪器，用于对高精度工件或模具作尺寸、长度、形状、轮廓之精密放大投影检查，测量比对和测量结果的列表记录。
EP-1 高精度光学式投影仪
适用于精密工业如模具、工具、螺丝、齿轮、钟表、自动车床加工、光学部件、航空等等工业的制造、设计开发、品管检验与学术研究用途。
EP-1 高精度光学式投影仪
的特点是：高精度，测量示值误差达 (3+L/100)um，L 为被测量长度 (单位:mm)；在透射光照明下，轮廓测量误差小于 0.08%。
EP-1 随机已经配备 ES-10P 多功能数据处理电子尺系统，并配有专用的微型打印机，可将测量结果打印出来。

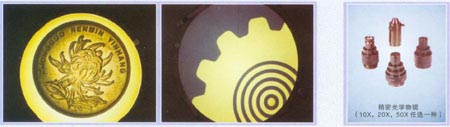

【 EP-1 的光学系统品质优良，影像明亮清晰，镜头解像力高】

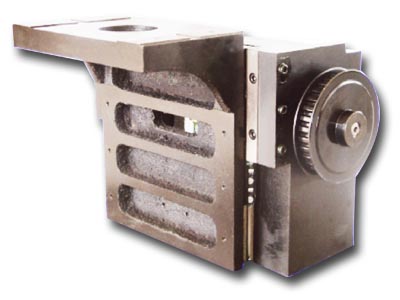

【高稳定度机身底座】
机座采用高标号铸铁精密铸造，每块铸件都经过由电脑控制的除内应力专家系，保证铸件统作时效处理尺寸的稳定性，精确度能持久保持。

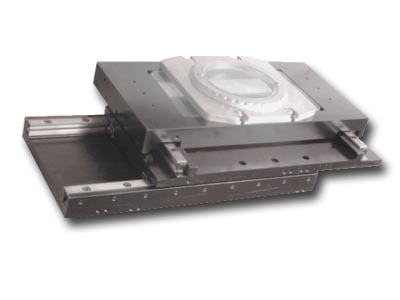

【高精度线性导轨】
XYZ 三轴均采用高精度线性导轨，并采用光学准直仪对每一条导轨作精确的安装与校验，以保证长久的高测量精度，移动轻松平稳.

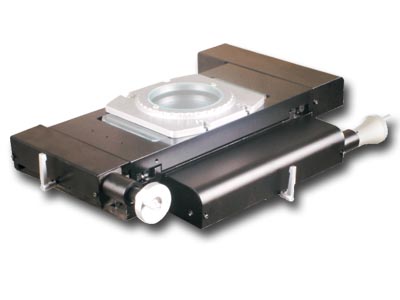

【大推力摩擦传动系统】
采用无牙螺杆和摩擦传动系统，完全消除丝杆系统的背隙问题，提高移动灵敏和精确度。
|
显示轴数 |
X,Y轴为线性电子尺 |
|
A轴为角度编码器 |
|
分辩率 |
0.001mm (X,Y轴）／0.01度（A轴） |
|
座标显示 |
X,Y轴座标／极座标显示 |
|
记忆功能 |
99组几何测量结果记忆，10组测量座标 |
|
误差修正工功能 |
线性误差修正，非线性误差修正 |
|
数据输出接口 |
RS-232C数据输出接口 |
|
几何测量功能 |
*三点求圆 |
|
*点测量 |
|
*两点求距离 |
|
*两点合成线 |
|
*两线求交角及交点 |
|
*四点求交角及交中、点 |
|
*线上垂直投点 |
|
工
作
台 |
金属工作台面尺寸 |
350×170mm |
420×250mm |
|
玻璃台面尺寸 |
230×120mm |
290×190mm |
|
X座标行程 |
200mm |
250mm |
|
Y座标生程 |
100mm |
150mm |
|
Z座标行程 |
90mm |
|
投
影屏 |
X,Y座标数显分辨率 |
0.001mm |
|
轴向测量精度 |
(3+L/100)um |
|
投影屏尺寸 |
直径315mm |
直径415mm |
|
投影旋转范围 |
0~360度 |
|
旋转角度数显分辩率 |
0.01度 |
|
物
镜 |
平面及表面轮廓精度 |
0.08% |
|
放大倍率（任选其一） |
10X |
20X |
5X |
10X |
20X |
50X |
|
物方视场范围（直径） |
30mm |
15mm |
6mm |
40mm |
20mm |
8mm |
|
物方工作距 |
73mm |
35mm |
15mm |
81mm |
20mm |
65mm | |
